Was ist ein Beispiel für ein Zahnradpaar auf parallelen Wellen?
Zwei geradverzahnte Stirnräder auf getrennten parallelen Wellen sind ein einfaches Beispiel. Auch außenverzahnte Schrägstirnradpaare können parallele Wellen verbinden, wenn Geometrie und gegenläufige Schrägungsrichtungen zusammenpassen. Die Einteilung beschreibt die Wellenachsen. Kegelrad- und Schraubradanordnungen gehören zu anderen Achsanordnungen.
Verwenden Sie als einfaches Beispiel ein geradverzahntes Stirnradpaar

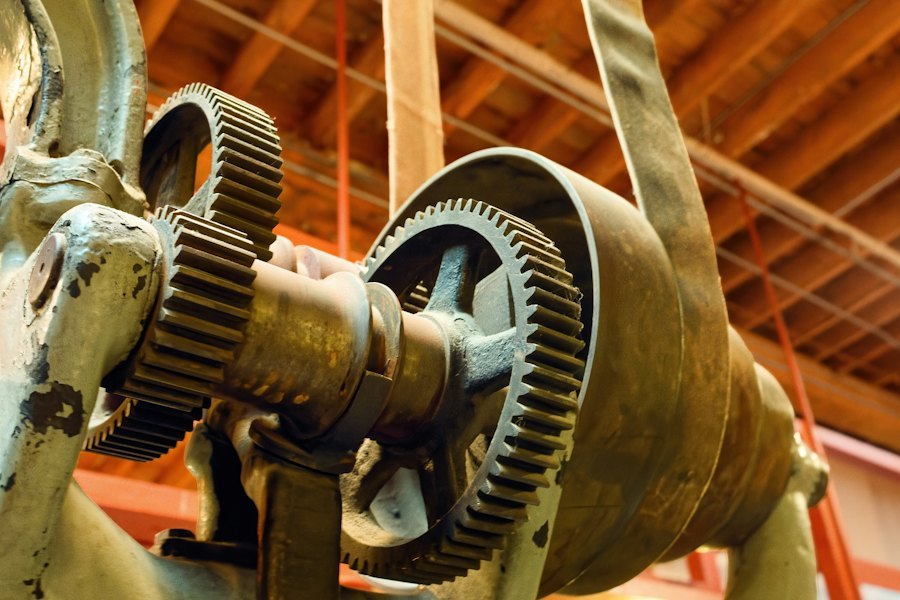

Stellen Sie sich ein kleines Stirnrad vor, das ein größeres Stirnrad auf einer benachbarten Welle antreibt. Die beiden Wellenmittellinien bleiben parallel und die geraden Zähne verlaufen parallel zu diesen Mittellinien. In einem einzelnen Außeneingriff drehen sich die Zahnräder von derselben Seite aus gesehen in entgegengesetzte Richtungen.
Bei 20 Zähnen, die 40 Zähne antreiben, dreht sich die Abtriebswelle mit halber Eingangsdrehzahl. Dieses Beispiel beschreibt nur das Verhältnis; Es begründet weder Festigkeit, Lebensdauer noch eine angemessene Zahngröße.
Trennen Sie die Wellenrichtung von der Zahnrichtung
Ein schrägverzahntes Stirnradpaar auf parallelen Achsen hat abgewinkelte Zähne, auch wenn die Wellen selbst parallel bleiben. Bei einem externen Paar haben die Schrägungswinkel die gleiche Größe und entgegengesetzte Richtungen, mit kompatiblem Normalmodul und normalem Eingriffswinkel.
Schrägverzahnungen können auch auf nichtparallelen, sich nicht schneidenden Wellen in gekreuzter Schräganordnung eingesetzt werden. Das ist eine andere Eingriffsanordnung. Ein Foto eines einzelnen Schrägzahnrads allein kann daher die beabsichtigte Wellenanordnung nicht bestätigen.
Geben Sie das Paar und seine Montageanordnung an
Stellen Sie ein Layout bereit, das die Achsen und den Achsabstand zeigt, und geben Sie dann Verhältnis, Last, Geschwindigkeit und verfügbaren Platz an. Überprüfen Sie die Lagerbelastungen und die Gehäuseunterstützung zusammen mit den Zähnen. Ein Wechsel von Gerad- zu Schrägverzahnung kann zu Axialschub führen und erfordert möglicherweise Änderungen, die über die Zahnräder selbst hinausgehen.
Die Auswahlhilfe für PairGears-Schrägradantriebe liefert weiteren Kontext. Bestätigen Sie die Passgeometrie und die Einbaumaße, bevor Sie ein Zahnrad als Ersatz für ein vorhandenes Parallelwellenpaar verwenden.
