Enthält downloadbares Zahnrad-CAD fertigungsgeeignete Zahnprofile?
Nicht unbedingt. Downloadbares Zahnrad-CAD kann eine Hüllkontur oder angenäherte Zähne für die Baugruppenplanung statt exakter Fertigungsgeometrie zeigen. Prüfen Sie den angegebenen Zweck und fordern Sie freigegebene Verzahnungsdaten an, wenn die Produktion davon abhängt. Das Dateiformat allein belegt weder Genauigkeit, Toleranzen und Fußgeometrie noch vorgesehene Paarungsbedingungen.
Den vorgesehenen Darstellungszweck des Modells klären
Ein Baugruppenmodell kann Bauraum, Wellenpositionen und Montageschnittstellen ausreichend abbilden und zugleich die Zähne vereinfachen. Ein glatt wirkender Volumenkörper oder einzeln dargestellte Zähne belegen keine Eignung zur Bearbeitung. Lesen Sie die Modellbeschränkungen und fragen Sie den Lieferanten, welche Merkmale verbindlich festgelegt sind.

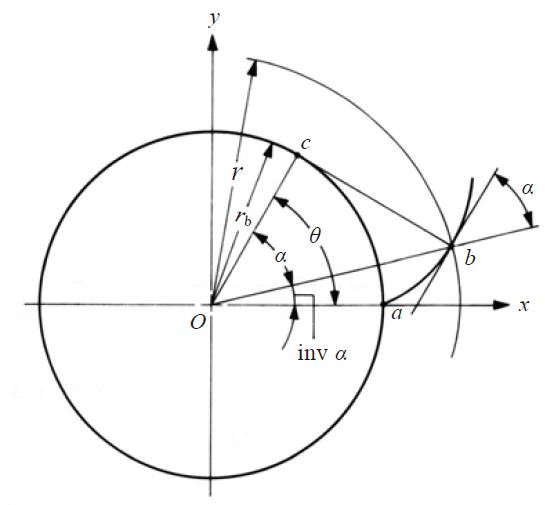

Eine Evolventenflanke folgt einer definierten geometrischen Konstruktion, wie hier dargestellt. Eine facettierte Kontur oder optisch ähnliche Kurve entspricht dieser Konstruktion nicht automatisch innerhalb einer vorgegebenen Toleranz. Fordern Sie Zahnprofildaten gesondert an, wenn sie nicht im gelieferten CAD-Paket enthalten sind.
Verzahnungsdefinition und freigegebene Zeichnung zusammenhalten

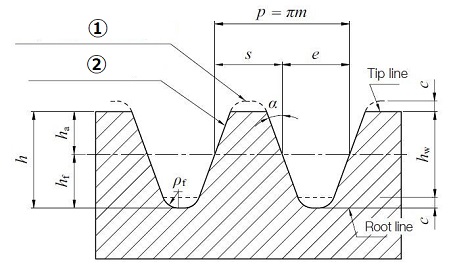

Geben Sie Zähnezahl, Modul oder Diametral Pitch, Eingriffswinkel, gegebenenfalls Profilverschiebung und die Grundlage für Zahndicke oder Flankenspiel an. Definieren Sie Kopf- und Fußgeometrie, Zahnbreite, Modifikationen, Bezüge und Genauigkeitsanforderungen. Nennen Sie Gegenrad und Betriebsachsabstand.
Die PairGears-Checkliste für kundenspezifische Zahnradzeichnungen hilft, diese Angaben zu ordnen. Vereinbaren Sie, ob Zeichnung, kontrolliertes 3D-Modell oder eine festgelegte Kombination für die Fertigung maßgebend ist, und klären Sie Widersprüche vor der Freigabe. Eine Dateiendung wie STEP, DXF oder STL entscheidet das nicht.
Importierte Geometrie und fertige Zahnform prüfen
Wird ein heruntergeladenes Modell etwa als Ausgangspunkt für ein Ersatzteil verwendet, prüfen Sie zuerst Einheiten, Maßstab, Modellrevision und ob Flanken und Zahnfüße exakt, angenähert oder ausgelassen sind. Machen Sie ein Planungsmodell nicht stillschweigend zur verbindlichen Fertigungsgrundlage.

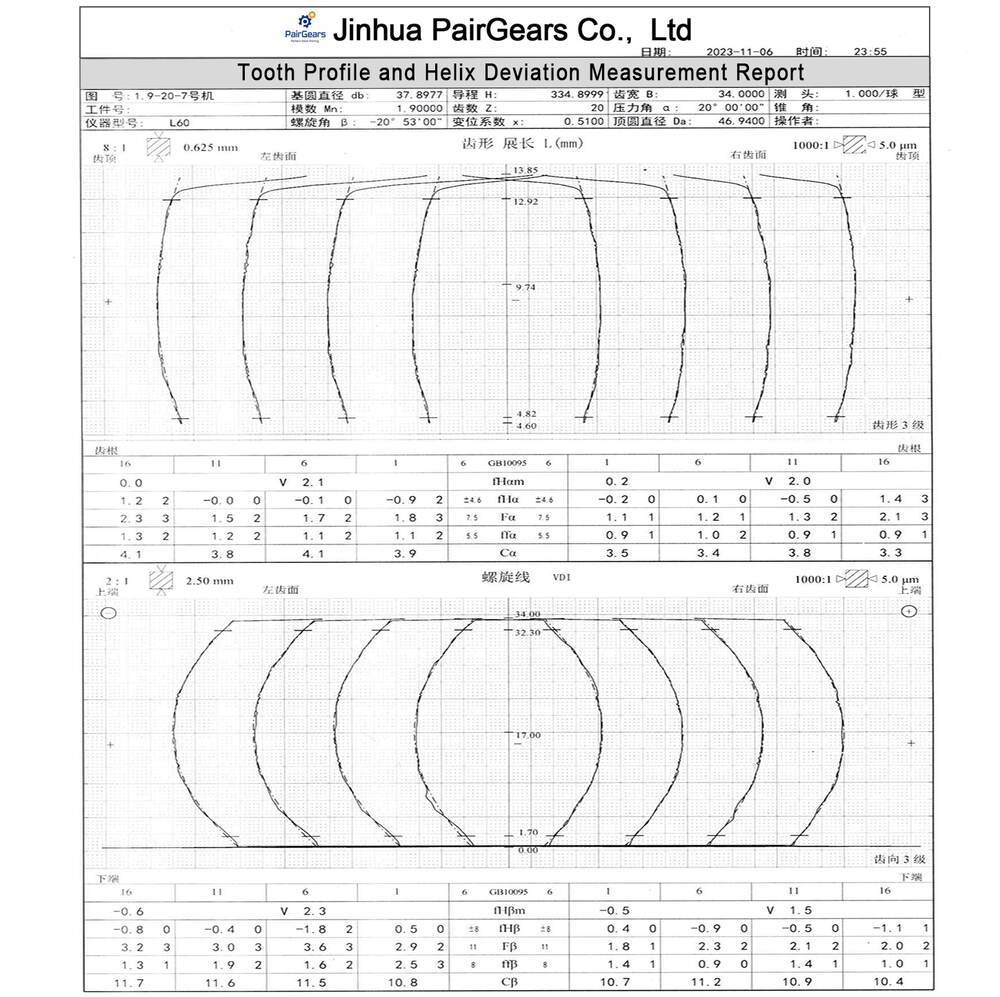

Lassen Sie Produktionsdaten und Prüfverfahren vom Lieferanten bestätigen. Profil-, Flankenlinien- und Teilungsmessungen am fertigen Teil sind anhand der freigegebenen Spezifikation und nicht nach dem Aussehen des Modells zu bewerten. Die von PairGears zu liefernden CAD-Daten und gegebenenfalls exakten Zahndaten sind projektspezifisch zu vereinbaren; ein allgemeines Downloadmodell ist keine pauschale Genauigkeitsgarantie.
